Описание
GEPRC MATEN 3.3G 3W VTX PRO#nbsp;— это профессиональный видеопередатчик сверхвысокой мощности, работающий в диапазоне#nbsp;3.3 ГГц#nbsp;и специально разработанный для FPV-дальнолетов (Long Range). Благодаря выходной мощности до#nbsp;3000 мВт, устройство обеспечивает непревзойденную дальность и стабильность видеосигнала в условиях, где обычные 5.8 ГГц VTX бессильны, предлагая лучшую физику распространения сигнала и меньшую загруженность эфира

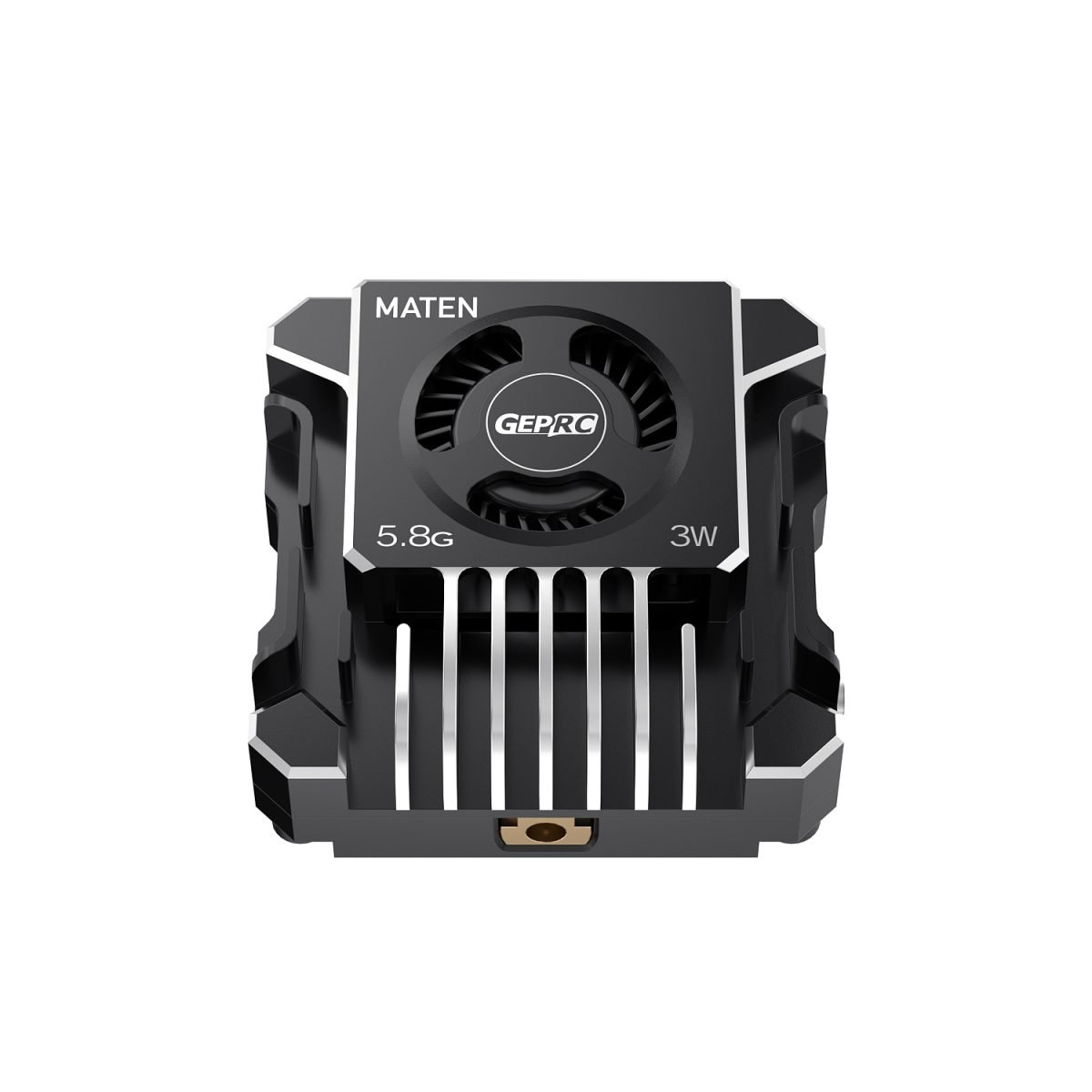

Устройство заключено в прочный#nbsp;CNC-корпус из алюминиевого сплава, который эффективно отводит тепло. Версия#nbsp;PRO#nbsp;оснащена встроенным#nbsp;микро-турбовентилятором#nbsp;для активного охлаждения, что критически важно при длительной работе на максимальной мощности в 3 Ватта. VTX поддерживает протокол#nbsp;IRC Tramp, что позволяет удобно настраивать параметры (мощность, частота) прямо через OSD полетного контроллера, а также имеет физическую кнопку для ручного управления.
Преимущества
✅#nbsp;Экстремальная выходная мощность 3 Вт#nbsp;— пять регулируемых уровней мощности вплоть до#nbsp;3000 мВт#nbsp;(3W) + PIT-режим обеспечивают максимальную дальность и проникающую способность сигнала для Long Range полетов, позволяя уверенно проходить сквозь густую листву и другие препятствия.
✅#nbsp;Рабочий диапазон 3.3 ГГц#nbsp;— использование частоты 3083–3495 МГц предлагает альтернативу перегруженному диапазону 5.8 ГГц, обеспечивая более чистый и стабильный сигнал на больших расстояниях. В версии прошивки V1.1 количество каналов расширено до 48.
✅#nbsp;Активное охлаждение#nbsp;— комбинация массивного алюминиевого CNC-корпуса, работающего как радиатор, и встроенного микро-турбовентилятора предотвращает перегрев даже при длительной работе на максимальной мощности.
✅#nbsp;Широкий диапазон питания#nbsp;— поддержка входного напряжения#nbsp;12-36В (3-8S LiPo)#nbsp;позволяет подключать VTX напрямую к силовой цепи дрона без необходимости в отдельном BEC.
✅#nbsp;Универсальный монтаж#nbsp;— поддержка двух стандартов крепления:#nbsp;20×20 мм#nbsp;и#nbsp;25.5×25.5 мм#nbsp;(M2), что обеспечивает совместимость с большинством современных FPV-рам для дальних полетов.
✅#nbsp;Удобство управления#nbsp;— поддержка протокола IRC Tramp для настройки через OSD, а также физическая кнопка и три светодиода на корпусе (синий, зеленый, красный) для быстрого контроля состояния и смены каналов без подключения к ПК.
✅#nbsp;Термозащита#nbsp;— встроенная система температурного контроля автоматически снижает мощность при критическом перегреве, защищая устройство от выхода из строя.
Комплектация
- 1 x GEPRC MATEN 3.3G 3W VTX PRO#nbsp;
- 1 x Переходник MMCX – SMA#nbsp;
- 1 x Соединительный кабель SH1.0 6P#nbsp;
- 1 x Руководство пользователя
Инструкция по настройке с помощью кнопки
VTX оснащен одной многофункциональной кнопкой и тремя светодиодами (синий, зеленый, красный) для ручного переключения#nbsp;:
- Настройка канала (CH — синий LED):#nbsp;Нажмите и удерживайте кнопку 2 секунды — синий индикатор начнет мигать. Короткими нажатиями переключайте частотные точки от 1 до 8 (количество миганий соответствует номеру канала).
- Настройка диапазона (Band — зеленый LED):#nbsp;После выбора канала в течение пяти секунд снова удерживайте кнопку 2 секунды — загорится зеленый светодиод. Короткими нажатиями выбирайте диапазон (Band A–E).
- Настройка мощности (Power — красный LED):#nbsp;После выбора диапазона в течение пяти секунд снова удерживайте кнопку 2 секунды — красный светодиод начнет мигать. Короткими нажатиями выбирайте мощность. Количество вспышек соответствует уровню: 1 — 25 мВт, 2 — 3000 мВт (или другие уровни в зависимости от версии прошивки). Постоянное свечение — PIT-режим.
Важные примечания по эксплуатации
⚠️#nbsp;Обязательно подключайте антенну перед подачей питания!#nbsp;Включение без нагрузки (без антенны) может мгновенно вывести передатчик из строя.
⚠️#nbsp;Обеспечьте хороший обдув.#nbsp;При недостаточном охлаждении сработает термозащита, и мощность автоматически снизится. Для полетов в замкнутом пространстве или жаркую погоду обеспечьте дополнительный приток воздуха.
⚠️#nbsp;Выход 5В предназначен строго для питания камеры или вентилятора.#nbsp;Категорически запрещено подключать к этому выходу питание от аккумулятора — это приведет к серьезному повреждению VTX.
⚠️#nbsp;Диапазон 3.3 ГГц:#nbsp;Убедитесь, что ваши видеоприемники и очки поддерживают этот диапазон частот. Для использования с большинством 5.8 ГГц оборудования потребуется конвертер или специальный приемник. Соблюдайте местные законы о радиочастотах.
