Описание
GEPRC MATEN 5.8G 5W VTX PRO#nbsp;— это флагманский аналоговый видеопередатчик (VTX) сверхвысокой мощности, разработанный для FPV-дальнолетов (Long Range) и экстремального фристайла. Благодаря выходной мощности до#nbsp;5000 мВт, устройство обеспечивает рекордную стабильность видеосигнала, непревзойденную дальность и отличную проникающую способность в условиях сложных препятствий.

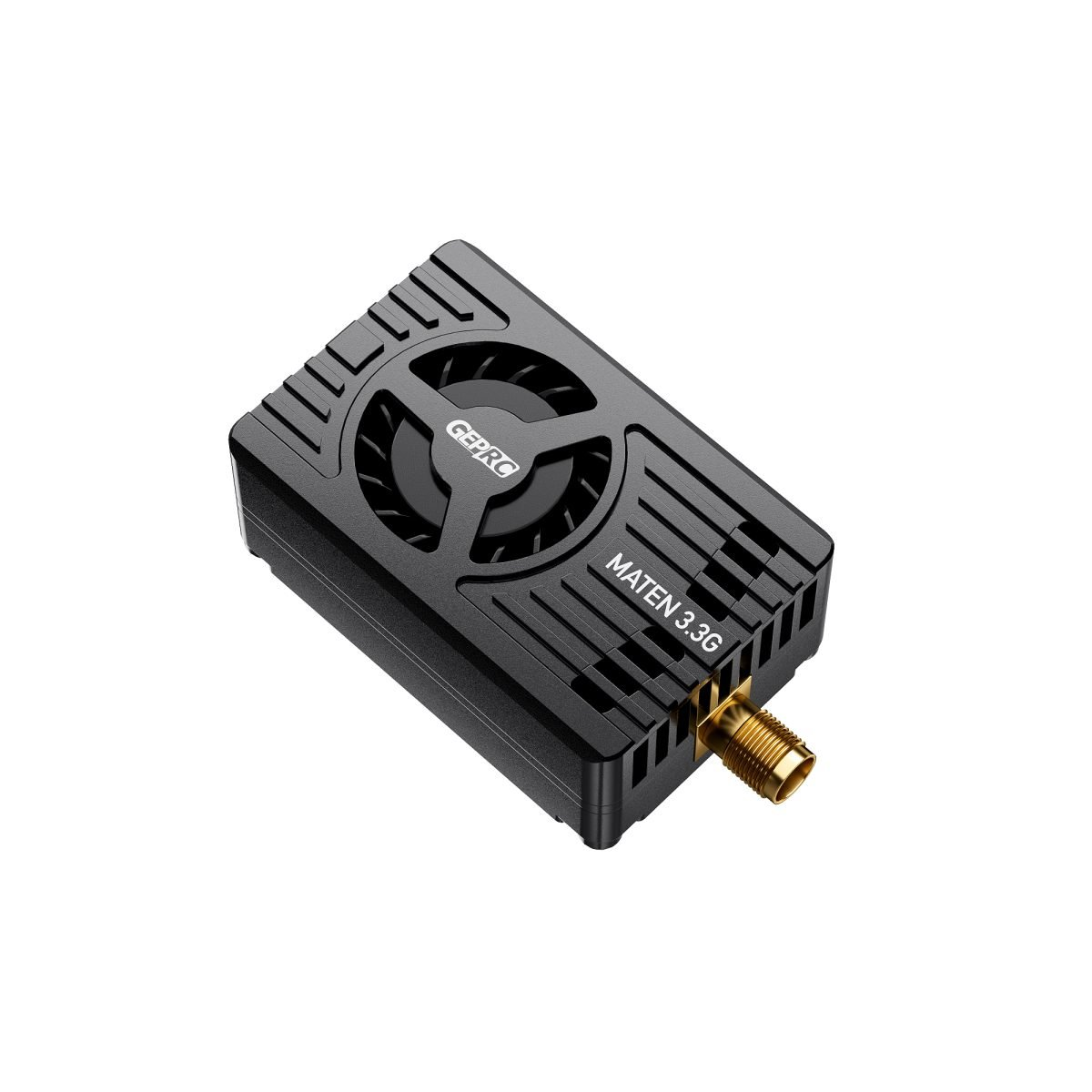

Устройство заключено в прочный#nbsp;CNC-корпус из алюминиевого сплава, который не только защищает электронику от ударов, но и эффективно отводит тепло. Версия#nbsp;PRO#nbsp;оснащена встроенным#nbsp;микро-турбовентилятором#nbsp;для активного охлаждения, что критически важно при длительной работе на максимальной мощности#nbsp;. VTX поддерживает протокол#nbsp;IRC Tramp, что позволяет удобно настраивать параметры (мощность, частота) прямо через OSD полетного контроллера, а также имеет физическую кнопку для ручного управления.
Преимущества
✅#nbsp;Экстремальная выходная мощность 5 Вт#nbsp;— пять регулируемых уровней мощности: 300 мВт / 600 мВт / 1600 мВт / 3000 мВт /#nbsp;5000 мВт#nbsp;+ PIT-режим обеспечивают максимальную дальность и проникающую способность сигнала для Long Range полетов.
✅#nbsp;Активное и пассивное охлаждение#nbsp;— комбинация массивного алюминиевого CNC-корпуса, работающего как радиатор, и встроенного микро-турбовентилятора предотвращает перегрев даже при длительной работе на максимальной мощности.
✅#nbsp;Широкий диапазон питания#nbsp;— поддержка входного напряжения#nbsp;7-36В (2-8S LiPo)#nbsp;позволяет подключать VTX напрямую к силовой цепи дрона без необходимости в отдельном BEC.
✅#nbsp;Встроенный микрофон#nbsp;— передача звука в реальном времени для полного погружения в полет и дополнительного контроля ситуации#nbsp;.
✅#nbsp;Универсальный монтаж#nbsp;— поддержка двух стандартов крепления:#nbsp;20×20 мм#nbsp;и#nbsp;25.5×25.5 мм#nbsp;(M2), что обеспечивает совместимость с большинством современных FPV-рам.
✅#nbsp;Удобство управления#nbsp;— поддержка протокола IRC Tramp для настройки через OSD, а также физическая кнопка и три светодиода на корпусе (синий, зеленый, красный) для быстрого контроля состояния и смены каналов без подключения к ПК.
✅#nbsp;80 каналов вещания#nbsp;— работа в диапазоне#nbsp;4.9-5.8 ГГц#nbsp;с 80 каналами обеспечивает совместимость с любыми приемниками и очками, а также позволяет избежать частотных конфликтов при групповых полетах.
✅#nbsp;Термозащита#nbsp;— встроенная система температурного контроля автоматически защищает устройство от выхода из строя при критическом перегреве.
Инструкция по настройке с помощью кнопки
VTX оснащен одной многофункциональной кнопкой и тремя светодиодами (синий — канал, зеленый — диапазон, красный — мощность) для ручного переключения#nbsp;:
- Настройка частоты (CH — синий светодиод):#nbsp;Нажмите и удерживайте кнопку 2 секунды — синий индикатор начнет мигать. Короткими нажатиями переключайте частотные точки от 1 до 8 (количество миганий соответствует номеру канала).
- Настройка диапазона (Band — зеленый светодиод):#nbsp;После выбора канала в течение пяти секунд снова удерживайте кнопку 2 секунды — загорится зеленый светодиод. Короткими нажатиями выбирайте диапазон.
- Настройка мощности (Power — красный светодиод):#nbsp;После выбора диапазона в течение пяти секунд снова удерживайте кнопку 2 секунды — красный светодиод начнет мигать. Короткими нажатиями выбирайте мощность.
Комплектация
- 1 x MATEN 5.8G 5W VTX PRO видеопередатчик#nbsp;
- 1 x Переходник SMA (внутренняя игла) — SMA (внутреннее отверстие)#nbsp;
- 1 x Соединительный кабель SH1.25 6P#nbsp;
- 6 x Винты M2*5#nbsp;
- 6 x Винты M2*6#nbsp;
- 1 x Руководство пользователя
Важные примечания по эксплуатации
⚠️#nbsp;Обязательно подключайте антенну перед подачей питания!#nbsp;Включение без нагрузки (без антенны) может мгновенно вывести передатчик из строя.
⚠️#nbsp;Обеспечьте хороший обдув.#nbsp;Для обеспечения постоянного потока воздуха и хорошей вентиляции. При полетах в замкнутом пространстве или жаркую погоду убедитесь, что вентиляционные отверстия не заблокированы.
⚠️#nbsp;Выход 5В предназначен строго для питания камеры или охлаждающего вентилятора.#nbsp;Категорически запрещено подключать к этому выходу питание от аккумулятора — это приведет к серьезному повреждению VTX.
⚠️#nbsp;Соблюдайте местные законы.#nbsp;В некоторых странах (например, в США и Великобритании) для использования мощности выше 25 мВт требуется лицензия радиолюбителя (HAM license). Использование мощности 5000 мВт может нарушать местное законодательство, если не иметь соответствующих разрешений.
