Описание

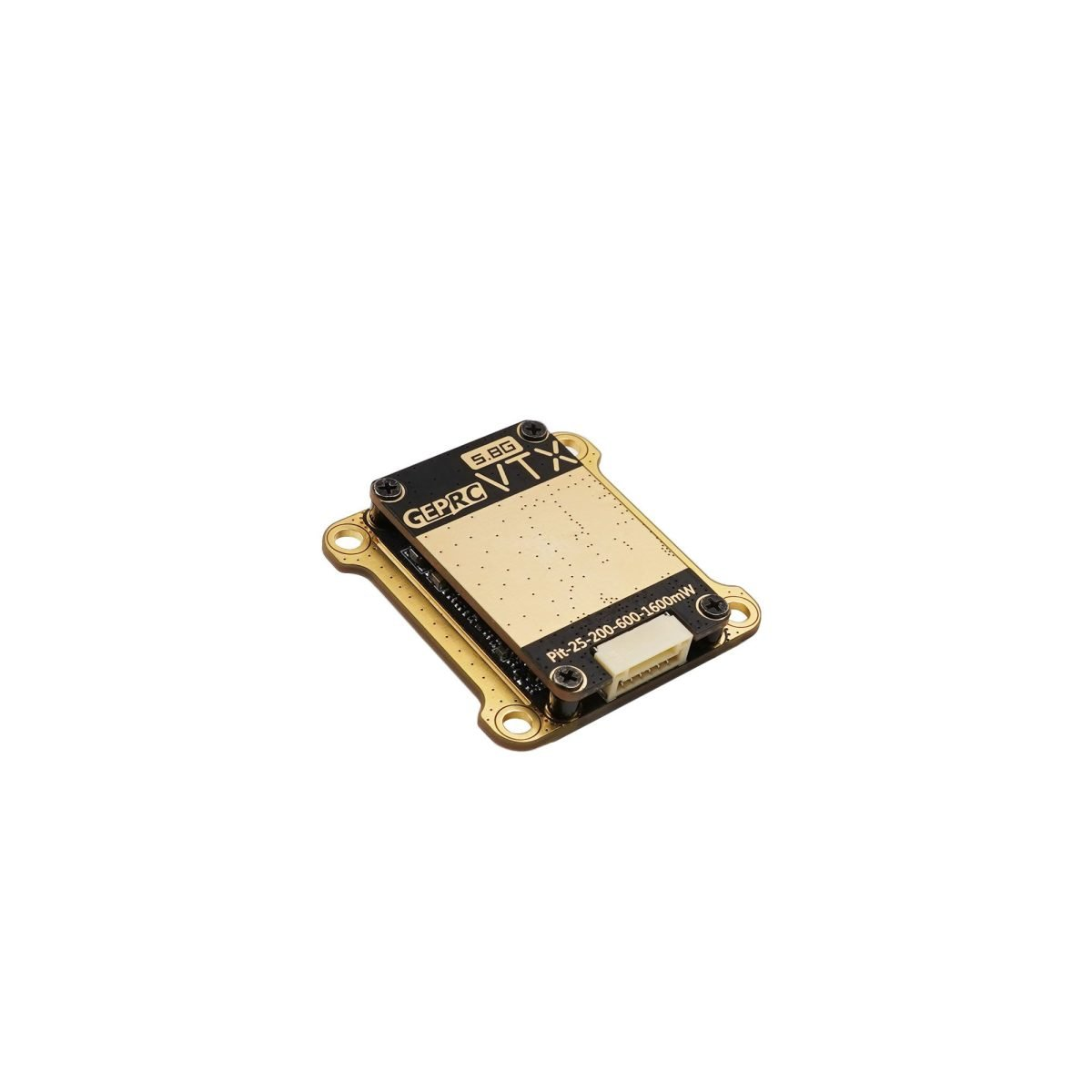

GEPRC RAD VTX 5.8G 1.6W#nbsp;— это профессиональный видеопередатчик сверхвысокой мощности, разработанный для FPV-дальнолетов и фристайл-дронов, где требуется максимальная стабильность сигнала и пробивная способность. Благодаря выходной мощности до#nbsp;1600 мВт, устройство обеспечивает уверенную передачу видео на экстремальных дистанциях и в условиях сложных препятствий#nbsp;.
VTX выполнен по двухслойной схеме: силовая часть (BEC) вынесена на отдельную плату, что эффективно снижает уровень помех и улучшает отвод тепла#nbsp;. Устройство оснащено встроенным микрофоном для передачи звука в реальном времени, поддерживает протокол#nbsp;IRC Tramp#nbsp;и имеет широкий диапазон входного напряжения от 7 до 36В, что позволяет подключать его напрямую к силовой цепи дрона (2-8S LiPo) без дополнительного BEC.
Преимущества
✅#nbsp;Экстремальная мощность 1.6 Вт#nbsp;— пять режимов работы: PIT / 25 мВт / 200 мВт / 600 мВт /#nbsp;1600 мВт#nbsp;позволяют гибко настраивать дальность и устойчивость передачи в зависимости от условий полета. Максимальная мощность идеально подходит для Long Range#nbsp;.
✅#nbsp;Двухслойная конструкция охлаждения#nbsp;— раздельные платы питания и основной части снижают взаимные помехи и обеспечивают эффективный отвод тепла даже при длительной работе на максимальной мощности.
✅#nbsp;Широкий диапазон входного напряжения#nbsp;— поддержка питания#nbsp;7-36В (2-8S LiPo)#nbsp;позволяет подключать VTX напрямую к силовой цепи дрона без необходимости в отдельном BEC.
✅#nbsp;Управление через IRC Tramp и физические кнопки#nbsp;— удобная настройка частоты и мощности прямо через OSD, а также две многофункциональные кнопки с тремя светодиодами (синий, зеленый, красный) для ручного управления без подключения к ПК.
✅#nbsp;Встроенный микрофон#nbsp;— передача звука в реальном времени для полного погружения в полет и дополнительного контроля ситуации#nbsp;.
✅#nbsp;Защита от перегрева#nbsp;— встроенная система температурного контроля автоматически снижает мощность при критическом перегреве, защищая устройство от выхода из строя.
✅#nbsp;Универсальный монтаж#nbsp;— крепление#nbsp;30.5×30.5 мм#nbsp;(M3) обеспечивает совместимость с большинством современных FPV-рам для 5-7 дюймов и крупнее#nbsp;.
✅#nbsp;Три частотных диапазона#nbsp;— поддержка универсального (40CH), FCC (37CH) и EU (26CH) диапазонов для соответствия требованиям разных регионов.
Комплектация
- 1 x GEPRC RAD VTX 5.8G 1.6W#nbsp;
- 1 x MMCX медная трубчатая антенна (72 мм)#nbsp;
- 1 x Адаптер MMCX – SMA (внутреннее отверстие)#nbsp;
- 1 x Соединительный кабель GH1.25-6P (150 мм)#nbsp;
- 1 x Комплект винтов и крепежа#nbsp;
Важные примечания по эксплуатации
⚠️#nbsp;Обязательно подключайте антенну перед подачей питания!#nbsp;Включение без нагрузки (без антенны) может мгновенно вывести передатчик из строя#nbsp;.
⚠️#nbsp;Обеспечьте хороший обдув.#nbsp;При недостаточном охлаждении сработает термозащита, и мощность автоматически снизится. Для полетов в замкнутом пространстве или жаркую погоду рекомендуется устанавливать дополнительный вентилятор охлаждения#nbsp;.
⚠️#nbsp;Выход 5В предназначен строго для питания камеры или вентилятора.#nbsp;Не подключайте к этому выходу питание от аккумулятора — это приведет к серьезному повреждению VTX#nbsp;.
⚠️#nbsp;Соблюдайте местные законы.#nbsp;В некоторых странах (особенно в Европе) максимальная разрешенная мощность для FPV-передатчиков составляет 25 мВт. Использование мощности 1600 мВт может нарушать местное законодательство и создавать помехи#nbsp;.
⚠️#nbsp;При установке обеспечьте изоляцию.#nbsp;Рекомендуется устанавливать VTX печатной платой вниз, используя нейлоновые проставки из комплекта для изоляции от рамы.
Инструкция по настройке
VTX поддерживает настройку двумя способами#nbsp;:
Через физические кнопки:
- Выбор канала (CH): удерживайте кнопку 3 секунды — синий светодиод мигает от 1 до 8 раз, указывая номер канала.
- Выбор диапазона (Band): удерживайте кнопку 3 секунды после выбора канала — зеленый светодиод мигает от 1 до 5 раз, указывая диапазон (A/B/E/F/R).
- Выбор мощности (Power): удерживайте кнопку 3 секунды после выбора диапазона — красный светодиод горит постоянно (PIT) или мигает от 1 до 4 раз (25/200/600/1600 мВт).
Через OSD и протокол IRC Tramp:
- Подключите контакт IRC VTX к любому свободному UART-TX на полетном контроллере.
- В Betaflight на вкладке Ports выберите «IRC Tramp» для соответствующего UART.
- Настройка осуществляется через меню OSD ваших FPV-очков.
