Описание

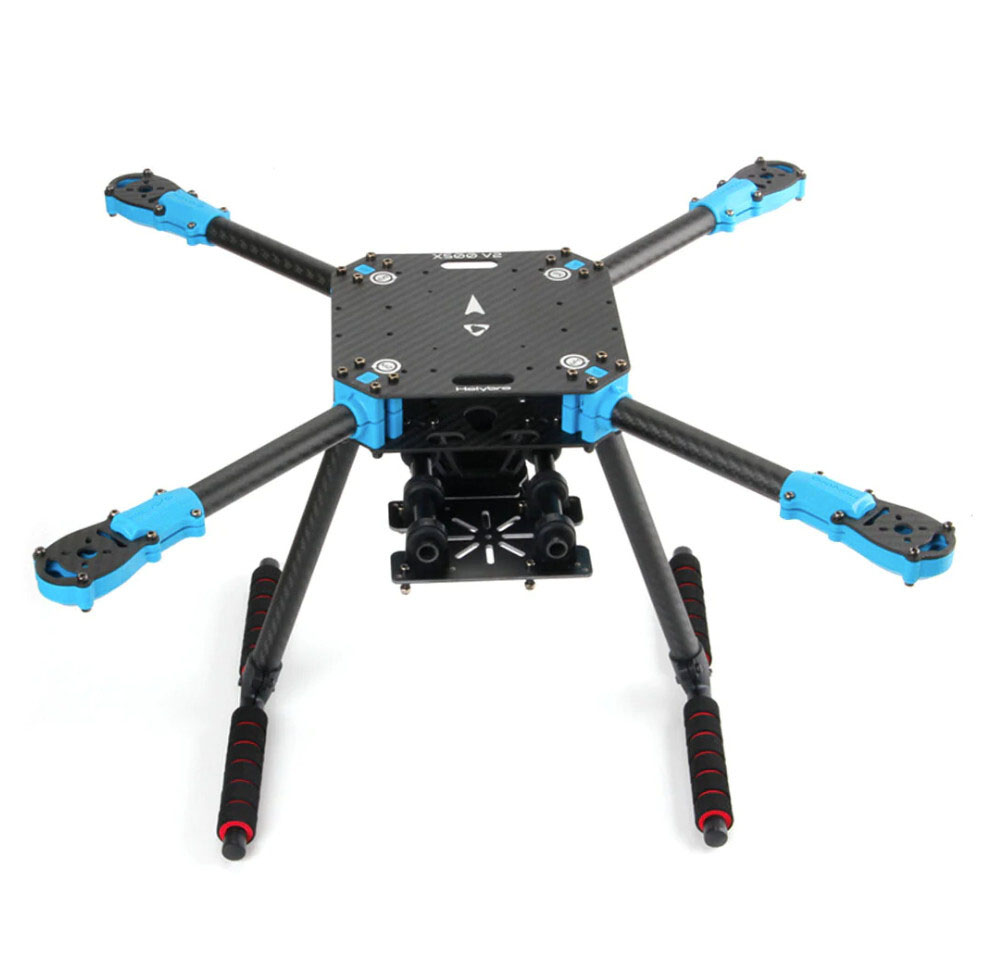

Карбоновая рама квадрокоптера Holybro X500 FPV Frame v2—идеальное решение для пилотов, которые ценят надёжность, продуманную конструкцию и гибкость в подборе компонентов. Эта рама создана для тех, кто собирает дрон под свои задачи — от динамичных FPV‑полётов до экспериментов с полезной нагрузкой.
Почему стоит выбрать Holybro X500 V2
- Прочность и лёгкость. Рама выполнена из углеродного волокна с твиловым плетением: материал выдерживает жёсткие посадки и удары, оставаясь при этом лёгким — вес комплекта всего 610 г.
- Удобная сборка. Усиленные нейлоновые соединители с удобными выемками упрощают монтаж: установка моторов и других компонентов становится быстрее и понятнее даже для тех, кто собирает дрон не каждый день.
- Увеличенное пространство и доступ. Расстояние между верхней и нижней пластинами увеличено до 28 мм — это облегчает прокладку проводов и доступ к электронике.
- Гибкость конфигурации. Рама рассчитана на широкую совместимость: вы сможете установить популярные полётные контроллеры (например, серию Pixhawk), GPS‑модули, а также вспомогательные компьютеры вроде Raspberry Pi 4 или Jetson Nano — для этого на платформе предусмотрены монтажные отверстия.
- Поддержка полезной нагрузки. Регулируемая площадка под аккумулятор увеличена: она позволяет ставить более ёмкие батареи для увеличения времени полёта. Система крепления на рельсах (стержни Ø10 мм) даёт свободу в выборе камер, подвесов и другого оборудования.
- Надёжное шасси. Шасси из углеродных трубок диаметром 16 мм и 10 мм с усиленными соединителями обеспечивает устойчивость при посадке и дополнительную защиту рамы.
Технические характеристики
- Диагональный размер (расстояние между центрами моторов): 500 мм.
- Схема крепления моторов: 16×16 мм.
- Размер центральной пластины: 144×144 мм, толщина — 2 мм.
- Высота шасси: 215 мм.
- Расстояние между верхней и нижней пластинами: 28 мм.
- Вес: 610 г.
Для кого подойдёт эта рама
- FPV‑пилоты, которым нужна прочная база для динамичных полётов.
- Энтузиасты и разработчики, собирающие дроны под нестандартные задачи (тестирование камер, сенсоров, автономных систем).
- Обучающие проекты и студенческие команды, где важны понятная конструкция и возможность многократной сборки/разборки.
Идеально подходящий набор из моторов, пропеллеров и регуляторов для этой рамы — T-Motor Air Gear 450 +ESC (комплект) v2.
X500 V2 Frame Kit (SKU30120):
- Корпус — верхняя и нижняя пластины из углеродного волокна (144 x 144 мм, толщина 2 мм). Высокопрочные и сверхлегкие трубки из углеродного волокна диаметром 16 мм с нейлоновыми соединителями новой конструкции и усиленными волокнами.
- Шасси — трубки из углеродного волокна диаметром 16 мм и 10 мм с усиленными и улучшенными пластиковыми тройниковыми соединителями.
- Платформа — с монтажными отверстиями для GPS и телеметрии.
- Двойной стержень диаметром 10 мм и длиной 250 мм с системой крепления на рейку
- Крепление аккумулятора двумя хомутами.
- Простая установка
Рекомендуемые товары (в комплект не входит):
- Полетный контроллер: Pixhawk 6C, Pixhawk 6x
- Модуль питания: PM02D, PM03D Power Module, PM02 V3
- GPS: DroneCAN M8N/M9N GPS, Holybro M8N/M9N GPS, H-RTK F9P Rover Lite & Helical
- Аккумулятор: 4S 2000-5000mAh Lipo
- Набор из моторов, пропеллеров и регуляторов для этой рамы: T-Motor Air Gear 450 +ESC (комплект) v2.
Время полета: ~18 минут в режиме зависания без дополнительной нагрузки.
Испытано с батареей 5000mAh и набором T-Motor Air Gear 450 +ESC (комплект) v2
Максимальная нагрузка: ~1 кг (дроссель 70% / батарея 4S 5000 мАч).
Комплектация: рама квадрокоптера Holybro X500 FPV Frame v2 — 1 шт.
