Описание

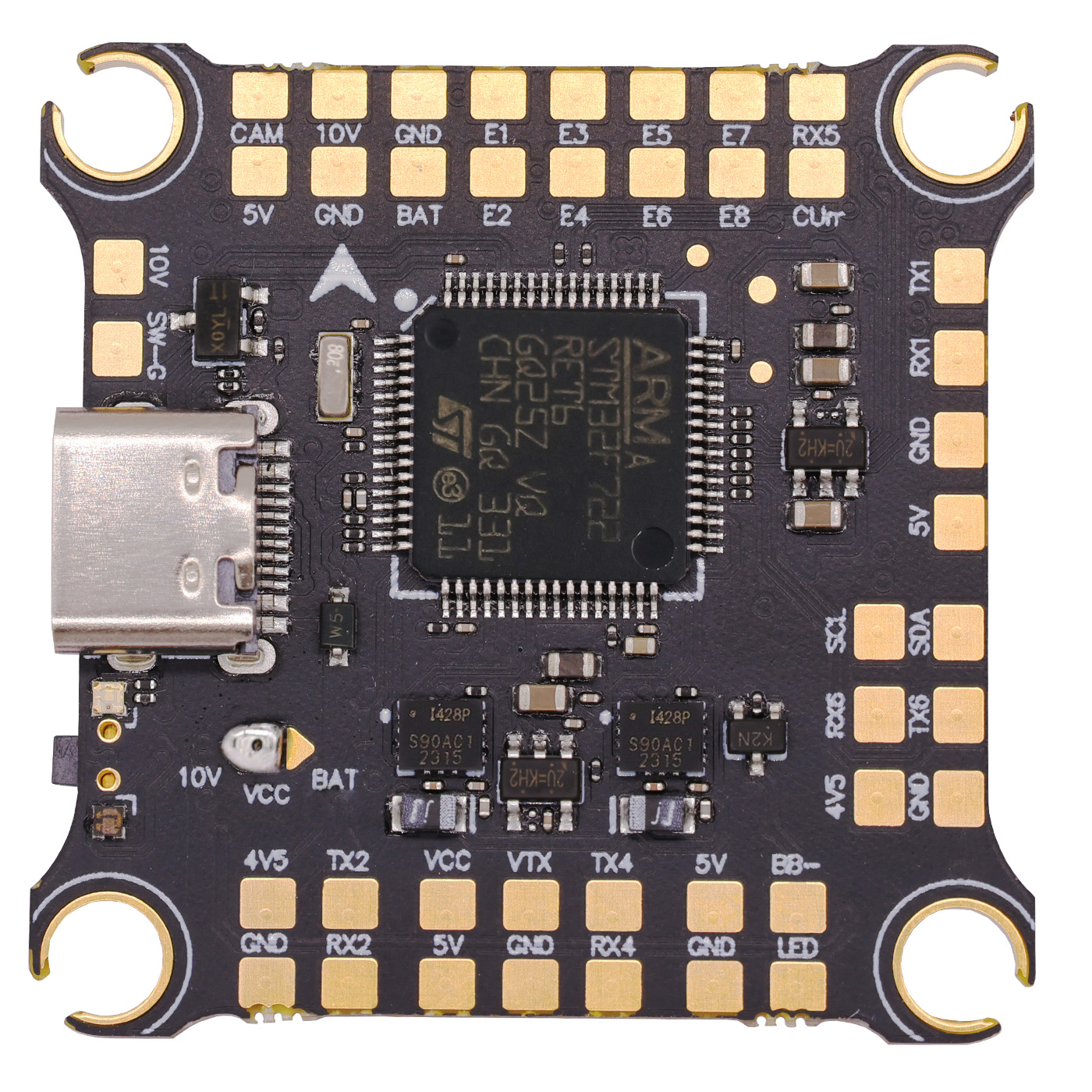

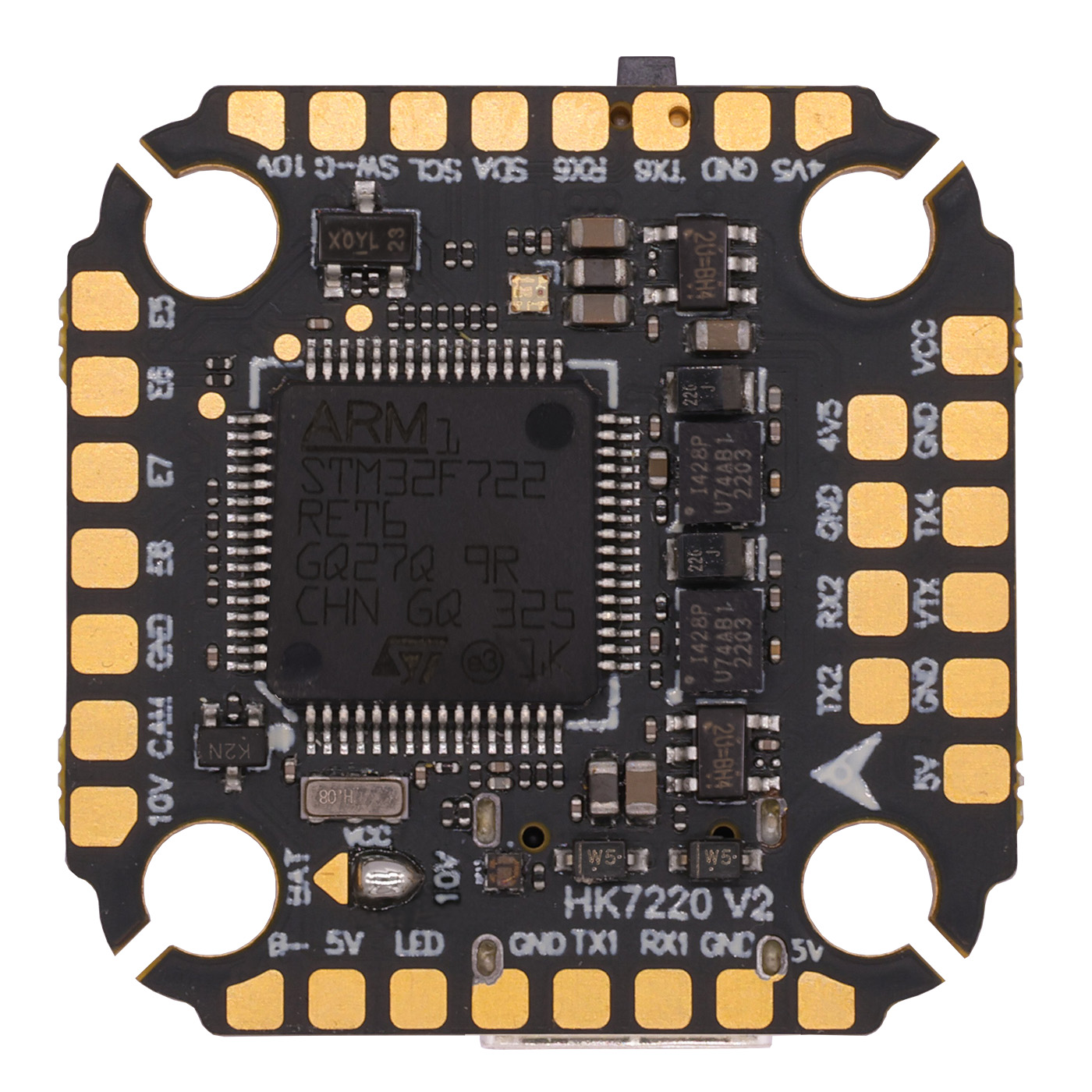

HAKRC 7220V2 FC — современный полётный контроллер, разработанный для стабильной и точной работы FPV-дронов. Благодаря мощному процессору, двойному гироскопу и качественной элементной базе, эта модель отлично подходит как для гоночных квадрокоптеров, так и для профессиональных сборок.
Плата выполнена на основе 6-слойной печатной платы из меди толщиной 1 oz, что обеспечивает высокую устойчивость к электромагнитным помехам и стабильную работу электроники. Для повышения точности управления используется конструкция с двумя гироскопами ICM42688, которая снижает вероятность ошибок измерения и повышает стабильность полёта.
Контроллер оснащён промышленным LDO-стабилизатором, устойчивым к высоким температурам и перепадам напряжения. Для удобства установки предусмотрен прямой разъём DJI Sky End, позволяющий быстро подключить систему цифровой передачи видео без сложной пайки.
Дополнительно поддерживается подключение внешней светодиодной ленты с питанием 10V, которой можно управлять через канал пульта дистанционного управления. Также реализована функция удалённого включения и выключения питания системы видеопередачи с наземной станции, что значительно упрощает настройку FPV-оборудования.
В конструкции используются высококачественные японские конденсаторы Murata, обеспечивающие эффективную фильтрацию питания и стабильную работу всех компонентов. Контроллер имеет 8 выходов для управления моторами, что делает его универсальным решением для различных конфигураций мультикоптеров.
Сердцем платы является процессор STM32F722RET6, дополненный встроенным барометром, OSD AT7456E и Blackbox на 16 МБ для записи параметров полёта. Контроллер поддерживает питание от LiPo аккумуляторов 2S–6S, имеет встроенный датчик тока и стабилизаторы питания 5V/2A и 10V/2A.
Благодаря компактному размеру 29×29 мм, монтажному стандарту 20×20 мм и лёгкому весу всего 6 г, HAKRC 7220V2 FC идеально подходит для компактных и производительных FPV-дронов.
Комплектация
- Полётный контроллер HAKRC 7220V2 FC
- 4 × амортизатора M2
- 1 × комплект из 8 кабелей
- 1 × кабель DJI FPV
- 1 × кабель DJI O3 Air Unit (3-в-1)
- 1 × инструкция пользователя
