Описание

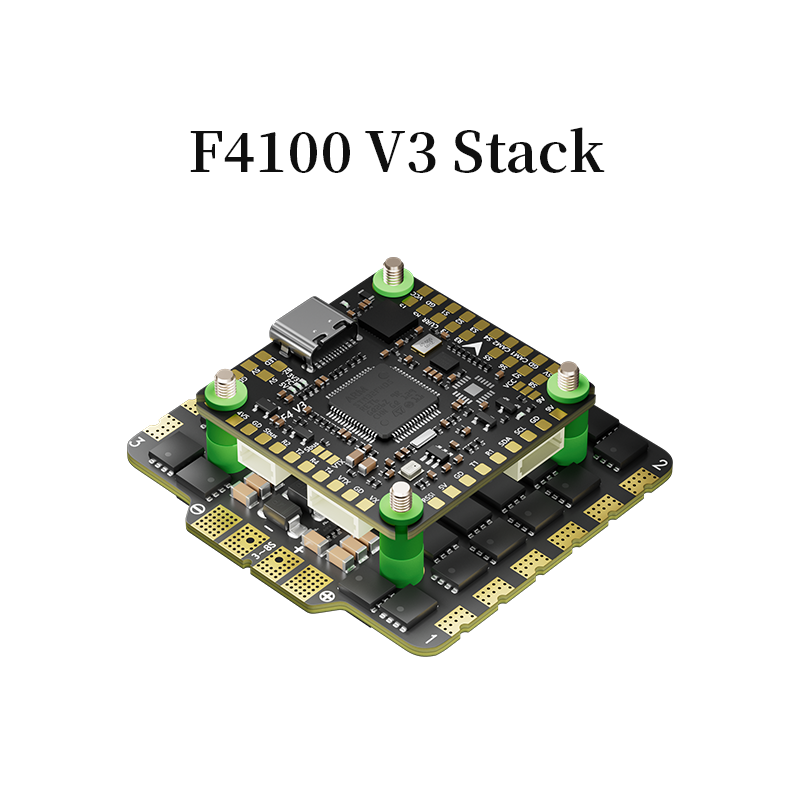

Стек Aocoda‑RC F4100 V3 — это сбалансированная связка полётного контроллера F405 V3 и усиленного 4‑в‑1 ESC 30100 AM32 на 100 А в форм‑факторе под монтаж 30,5×30,5 мм. Рассчитан на батареи 3–6S LiPo — идеальное решение для тяжёлых 5–7‑дюймовых сборок, где критичны запас по току, стабильная работа силовой части и полный набор интерфейсов «из коробки».
Стек спроектирован так, чтобы уверенно отрабатывать резкие манёвры, держать длительные пики тока и при этом предоставлять пилоту все инструменты для анализа полётов и оперативной донастройки — в том числе прямо на площадке.
Ключевые преимущества
- Высокий ток под серьёзные нагрузки. ESC на 100 А с пиковой нагрузкой до 110 А (кратковременно) уверенно тянет мощные моторы и большие пропеллеры — это важно для тяжёлых рам, агрессивного пилотирования и ситуаций, когда нужна максимальная тяга без просадок напряжения.
- Производительный полётный контроллер F405 V3. Процессор STM32F405 (168 МГц, 1 МБ флэш‑памяти) стабильно отрабатывает алгоритмы BetaFlight, INAV и ArduPilot — быстрая реакция, точная настройка PID и предсказуемое поведение даже при резких манёврах.
- Точный инерциальный модуль. Гироскоп ICM42688P по SPI обеспечивает чистые данные с низкой задержкой; барометр SPL06‑001 помогает точнее удерживать высоту — это особенно полезно при сложных манёврах и на вибронагруженных сборках.
- 32‑битная прошивка ESC AM32. Регуляторы на базе AM32 (совместима с Bluejay) дают чёткую, предсказуемую работу и поддержку DShot150/300/600, Multishot, Oneshot — мгновенная реакция моторов и стабильная работа даже на высоких токах.
- Развитая периферия без внешних адаптеров. 5 UART‑портов, 10 ШИМ‑выходов (включая управление светодиодной лентой), 1 I2C, 3 АЦП (VBAT, RSSI, CURR) — можно подключить приёмник, видеопередатчик, GPS, телеметрию и другую периферию напрямую.
- Встроенная OSD и запись логов. OSD на чипе AT7456E выводит полётные данные на видеопоток, а Blackbox на 16 МБ сохраняет параметры полёта для детального анализа и тонкой настройки.
- Удобная настройка без постоянного подключения к ПК. Поддержка BLE (Bluetooth с низким энергопотреблением) позволяет менять параметры через мобильное приложение — удобно для полевой донастройки прямо на площадке.
- Универсальные входы и индикация. Встроенный инвертор SBUS, двойной вход камеры с возможностью переключения, 3 светодиода для индикации состояния FC (синий, красный) и индикатор 3 В (красный).
- Надёжная силовая часть и компоновка. Усиленные дорожки, качественные компоненты и продуманная топология платы снижают просадки напряжения и риск перегрева даже при длительных пиковых нагрузках; стандартный крепёж 30,5×30,5 мм подходит для большинства рам.
- Рабочее напряжение 3–6S. Оптимальный диапазон для мощных FPV‑сборок: хорошая энергоэффективность, достаточная тяга и совместимость с популярными аккумуляторами.
Технические характеристики
- Полётный контроллер: F405 V3 (STM32F405, 168 МГц, 1 МБ).
- Гироскоп: ICM42688P (SPI).
- Барометр: SPL06‑001 (I2C).
- ESC: 30100 AM32, 4‑в‑1, 100 А.
- Пиковый ток: до 110 А (кратковременно).
- Входное напряжение: 3–6S LiPo.
- Монтаж: 30,5×30,5 мм (совместим с 30×30 мм).
- Размеры: FC — 37×37 мм, ESC — 55×52 мм.
- Порты: 5 UART, 10 ШИМ, 1 I2C.
- Дополнительно: OSD (AT7456E), Blackbox 16 МБ, BLE, встроенный инвертор SBUS, двойной вход камеры, датчики VBAT/RSSI/CURR.
- Поддерживаемые прошивки: BetaFlight, INAV, ArduPilot (ChibiOS).
- Вес: FC — 9,4 г, ESC — 33 г.
Для кого подойдёт
- пилотов, которые строят тяжёлые фристайл‑дроны, сборки под большие пропеллеры и конфигурации с высокой тягой, где нужен ощутимый запас по току;
- сборщиков, которым важна надёжная силовая часть, способная держать длительные пики и не терять стабильность при высоких нагрузках;
- энтузиастов, которые анализируют логи полётов, тонко настраивают PID и используют телеметрию для улучшения результатов;
- тех, кто ценит возможность быстрой полевой настройки через Bluetooth‑приложение;
- команд и пилотов, собирающих дроны под разные протоколы связи (ELRS, Crossfire, Frsky и др.) и нуждающихся в максимальной совместимости и развитой периферии.
Комплектация
- F405 V3 FC — 1 шт.
- 30100 ESC — 1 шт.
- 8PIN SH1.0 кабель — 1 шт.
- M3*8 мм виброразвязка — 8 шт.
- 35V 1000UF твердотел. конденсатор — 2 шт.
- XT90 питание — 1 шт.
- Гайки — 8 шт.
- M3*30 мм винты — 4 шт.
