Описание

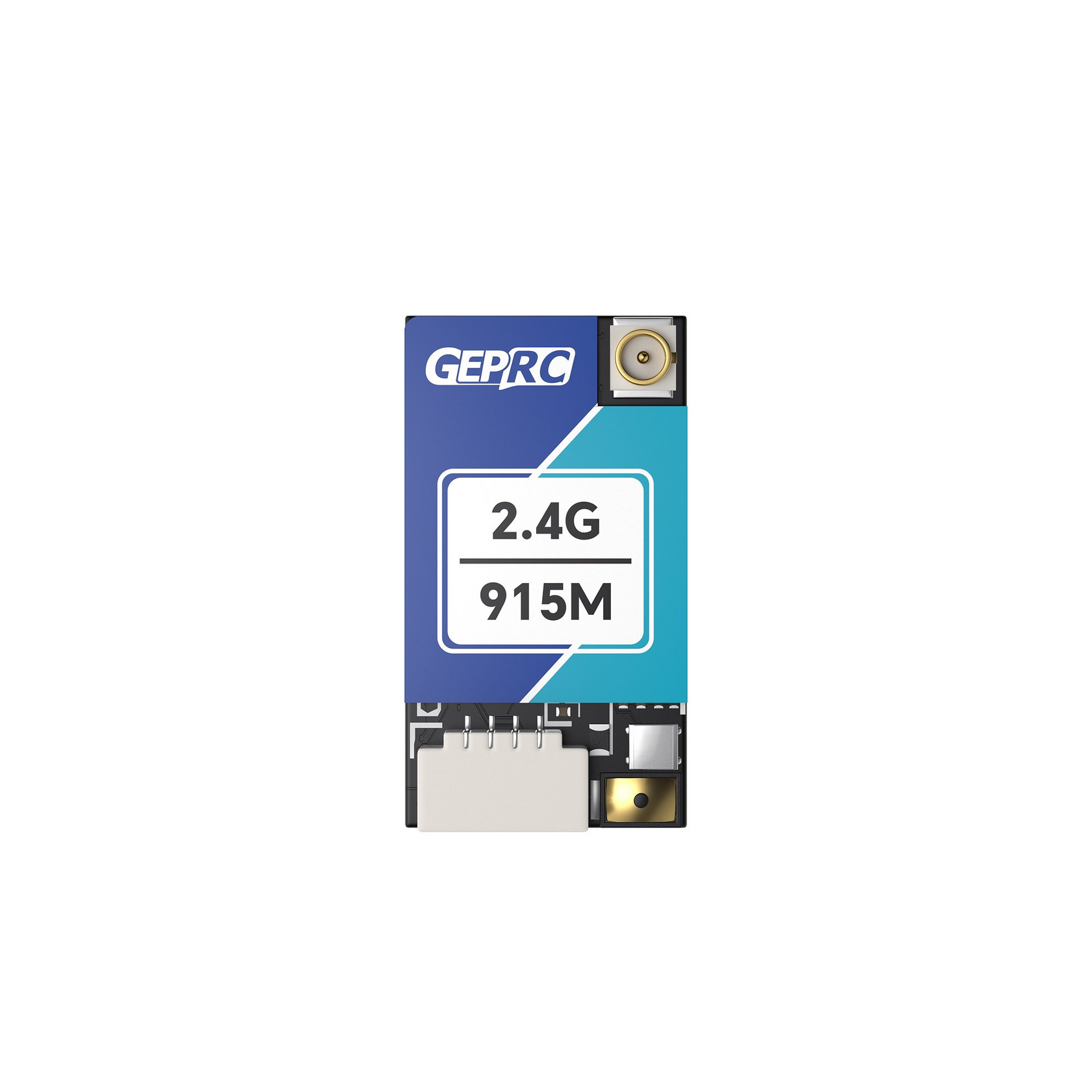

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver#nbsp;— это революционный двухдиапазонный приемник нового поколения, построенный на базе открытого протокола#nbsp;ExpressLRS. Главная особенность модели — технология#nbsp;Xrossband, позволяющая принимать сигнал одновременно в двух частотных диапазонах (915 МГц и 2.4 ГГц). Это обеспечивает непревзойденную стабильность связи, устойчивость к помехам и фактически исключает потерю сигнала, объединяя лучшие качества обоих диапазонов: дальность и проникающую способность 915 МГц с высокой скоростью и низкой задержкой 2.4 ГГц.
Приемник создан на базе двух новейших RF-чипов#nbsp;Semtech LR1121#nbsp;(третье поколение) и микроконтроллера#nbsp;ESP32-C3#nbsp;. Благодаря термокомпенсированному кварцевому генератору (TCXO) частота остается стабильной при любых перепадах температур, а мощность обратной телеметрии достигает#nbsp;100 мВт, гарантируя уверенную двустороннюю связь на предельных дистанциях . Приемник поддерживает частоту обновления до#nbsp;1000 Гц.
Преимущества
✅#nbsp;Истинная двухдиапазонность (Xrossband)#nbsp;— два независимых чипа LR1121 работают одновременно на частотах 915 МГц и 2.4 ГГц, автоматически выбирая лучший сигнал или комбинируя их для максимальной надежности. Это обеспечивает идеальный баланс между дальностью (915 МГц) и скоростью (2.4 ГГц) .
✅#nbsp;Три режима работы на выбор:
- 915M Gemini#nbsp;— разнесенный прием в диапазоне 915 МГц для максимальной дальности.
- 2.4G Gemini#nbsp;— разнесенный прием в диапазоне 2.4 ГГц для минимальной задержки.
- 915M+2.4G Xrossband#nbsp;—#nbsp;полноценный двухдиапазонный режим#nbsp;для абсолютной стабильности (требуется поддержка со стороны передатчика, например модуль GemX TX).
✅#nbsp;Современная элементная база#nbsp;— два чипа#nbsp;LR1121#nbsp;(Semtech) и мощный микроконтроллер#nbsp;ESP32-C3#nbsp;обеспечивают высочайшую производительность и обработку сигнала.
✅#nbsp;Мощная телеметрия и стабильность#nbsp;— выходная мощность телеметрии до#nbsp;100 мВт#nbsp;и термокомпенсированный генератор#nbsp;TCXO#nbsp;гарантируют уверенную связь и отсутствие дрейфа частоты при экстремальных температурах.
✅#nbsp;Максимальная частота обновления#nbsp;— поддержка режимов до#nbsp;1000 Гц#nbsp;обеспечивает мгновенную передачу команд и идеальную отзывчивость для гоночных и фристайл-сетапов.
✅#nbsp;Удобство обслуживания#nbsp;— возможность обновления прошивки#nbsp;по Wi-Fi#nbsp;без необходимости подключения по проводам и использования дополнительных программаторов.
✅#nbsp;Компактность и малый вес#nbsp;— размеры всего#nbsp;18×23,6×5,7 мм#nbsp;и вес#nbsp;1,6-1,7 г#nbsp;позволяют легко интегрировать приемник в дроны любого класса, включая компактные long-range сборки.
✅#nbsp;Множество выходных протоколов#nbsp;— поддержка CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink для совместимости с различными полетными контроллерами.
Комплектация
- 1 x Приемник GEPRC ELRS 915M/2.4G C3 Gemini Xrossband
- 2 x Двухдиапазонные T-антенны (915M/2.4G, IPEX-1, длина 80-180 мм в зависимости от поставки)
- 1 x Соединительный кабель (SH1.0, 4-pin, 100 мм)
- 1 x Термоусадочная трубка
- 1 x Руководство пользователя
Инструкция по настройке и привязке
Подключение к полетному контроллеру:
Приемник подключается к любому свободному UART-порту полетного контроллера с помощью 4-контактного кабеля из комплекта . В конфигураторе#nbsp;Betaflight / INAV#nbsp;необходимо:
Привязка (Binding):
Приемник совместим с существующими одночастотными модулями 915 МГц и 2.4 ГГц ELRS . Для использования полноценного двухдиапазонного режима Xrossband требуется совместимый передатчик (например, GemX TX модуль) .
Для входа в режим привязки необходимо трижды подключить и отключить питание приемника с интервалом около 1 секунды. Затем активируйте режим привязки на передатчике. Успешное соединение подтверждается постоянным свечением индикатора.
Важные примечания
- Совместимость:#nbsp;Приемник может использоваться как с обычными ELRS-передатчиками (в режимах 915M Gemini или 2.4G Gemini), так и с двухдиапазонными модулями (Gemini Xrossband) для работы в полном режиме Xrossband .
- Установка антенн:#nbsp;Для достижения максимального эффекта разнесения рекомендуется устанавливать антенны под углом 90 градусов друг к другу .
- Региональные ограничения:#nbsp;В некоторых странах использование частот 868/915 МГц для радиоуправления моделей может подлежать лицензированию или ограничениям. Уточните местное законодательство перед использованием .
