Описание

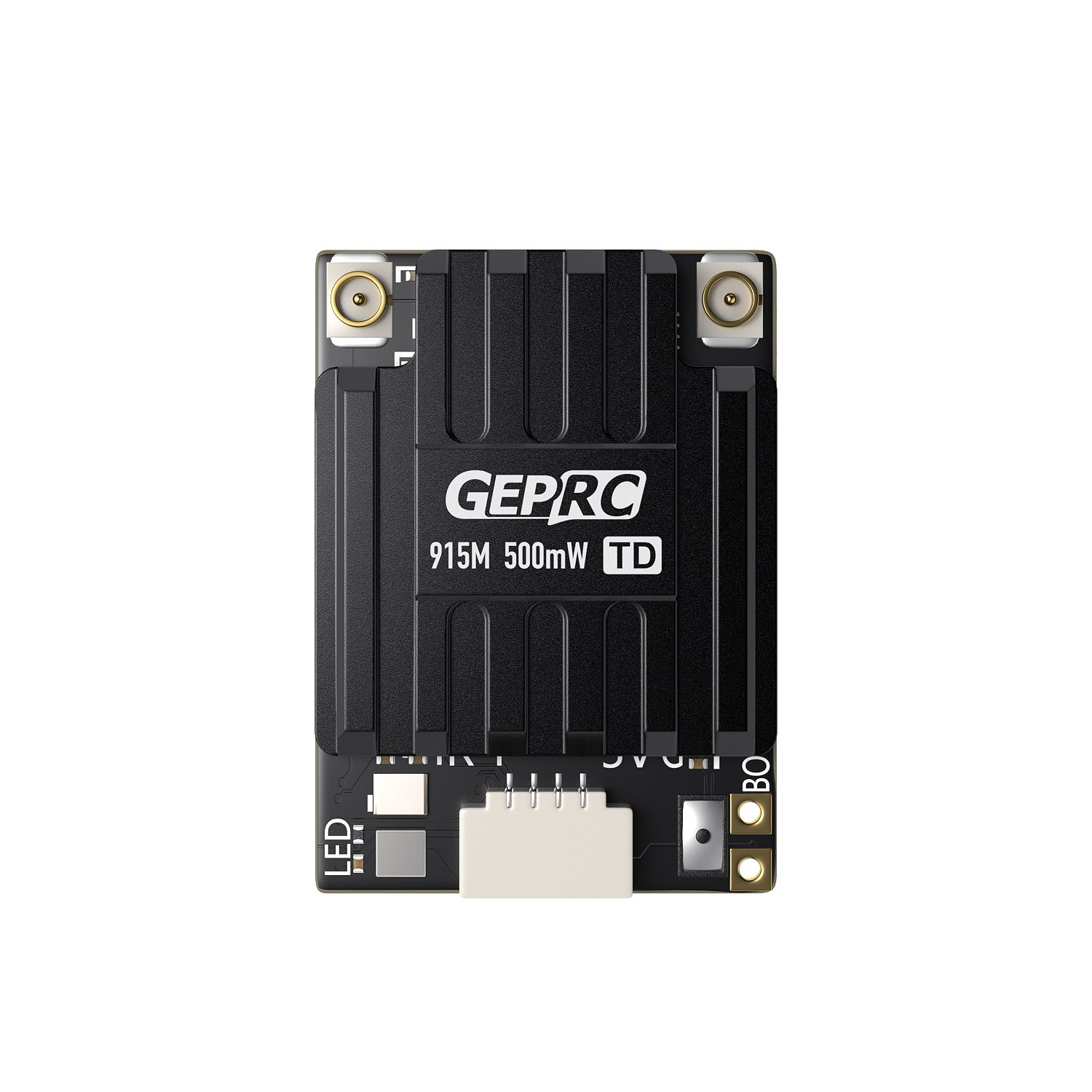

GEPRC ELRS DUAL 915M PA500 Diversity Receiver#nbsp;— это профессиональный двухантенный приемник нового поколения с технологией#nbsp;истинного разнесения (True Diversity), построенный на базе передового открытого протокола#nbsp;ExpressLRS#nbsp;для FPV-дальнолетов (Long Range). Главные особенности модели — два независимых RF-чипа, работающих параллельно для максимальной стабильности сигнала, и встроенный усилитель мощности#nbsp;PA500#nbsp;с выходной мощностью телеметрии до#nbsp;500 мВт, что обеспечивает уверенную двустороннюю связь на экстремальных дистанциях, недоступных обычным приемникам.
Приемник заключен в прочный#nbsp;CNC-корпус из алюминиевого сплава, который не только защищает электронику, но и эффективно отводит тепло при работе на высокой мощности . Устройство построено на базе микроконтроллера#nbsp;ESP32-PICO-D4#nbsp;и двух RF-чипов#nbsp;SX1276, оснащено термокомпенсированным кварцевым генератором (TCXO) для стабильной работы при любых температурах и поддерживает частоту обновления до#nbsp;200 Гц.
Преимущества
✅#nbsp;Истинное разнесение (True Diversity)#nbsp;— два независимых радиоканала#nbsp;SX1276 (dual)#nbsp;и две антенны работают одновременно, обеспечивая более широкий охват и стабильное соединение по сравнению с одноантенными системами, что критически важно для полетов на предельные расстояния и в сложных условиях.
✅#nbsp;Рекордная мощность телеметрии 500 мВт#nbsp;— встроенный усилитель#nbsp;PA500#nbsp;обеспечивает мощность обратного канала до#nbsp;500 мВт, гарантируя надежную двустороннюю связь на экстремальных дистанциях, где обычные приемники теряют сигнал.
✅#nbsp;Экстремальная дальность на 915 МГц#nbsp;— использование частоты 915 МГц (FCC) / 868 МГц (EU) обеспечивает лучшую проникающую способность и дальность по сравнению с 2.4 ГГц, что идеально для Long Range полетов в условиях плотной застройки, лесистой местности или за препятствиями .
✅#nbsp;Стабильность частоты TCXO#nbsp;— термокомпенсированный кварцевый генератор исключает дрейф частоты при перепадах температур. Приемник не боится экстремальных температур, частота остается стабильной даже при длительной работе.
✅#nbsp;Металлический CNC-корпус#nbsp;— алюминиевый сплав не только защищает электронику, но и эффективно отводит тепло при работе на максимальной мощности, предотвращая перегрев.
✅#nbsp;Высокая частота обновления#nbsp;— поддержка режимов до#nbsp;200 Гц#nbsp;обеспечивает низкую задержку и отзывчивость управления, достаточную для большинства фристайл- и long-range сетапов.
✅#nbsp;Удобство обслуживания#nbsp;— возможность обновления прошивки#nbsp;по Wi-Fi#nbsp;без необходимости подключения по проводам и использования дополнительных программаторов (встроенная Wi-Fi антенна).
✅#nbsp;Простота установки#nbsp;— оснащен удобным разъемом#nbsp;SH1.0#nbsp;для легкого подключения.
Комплектация
- 1 x Приемник GEPRC ELRS DUAL 915M PA500 Diversity
- 2 x Антенны
- 1 x Термоусадочная трубка
- 1 x 4-контактный силиконовый кабель (SH1.0)
- 1 x Руководство пользователя
Инструкция по настройке и привязке
Подключение к полетному контроллеру:
Приемник подключается к любому свободному UART-порту полетного контроллера с помощью 4-контактного кабеля из комплекта (разъем SH1.0). В конфигураторе#nbsp;Betaflight / INAV#nbsp;необходимо:
Привязка (Binding):
Для входа в режим привязки необходимо трижды подключить и отключить питание приемника с интервалом около 1 секунды. Затем активируйте режим привязки на передатчике. Успешное соединение подтверждается постоянным свечением индикатора.
Важные примечания
⚠️#nbsp;Совместимость:#nbsp;Приемник полностью совместим с любыми передатчиками, поддерживающими протокол ExpressLRS в диапазоне 868/915 МГц.
⚠️#nbsp;Установка антенн:#nbsp;Для достижения максимального эффекта разнесения рекомендуется устанавливать антенны под углом 90 градусов друг к другу.
⚠️#nbsp;Версии прошивки:#nbsp;При покупке убедитесь в совместимости версий прошивки приемника и вашего передатчика (например, 3.x несовместима с 2.x).
⚠️#nbsp;Отличие от базовой модели:#nbsp;Данная версия#nbsp;PA500#nbsp;отличается от стандартного GEPRC ELRS DUAL 915M Diversity Receiver наличием усилителя мощности (500 мВт против 50 мВт) и металлическим CNC-корпусом для лучшего охлаждения.
