Описание

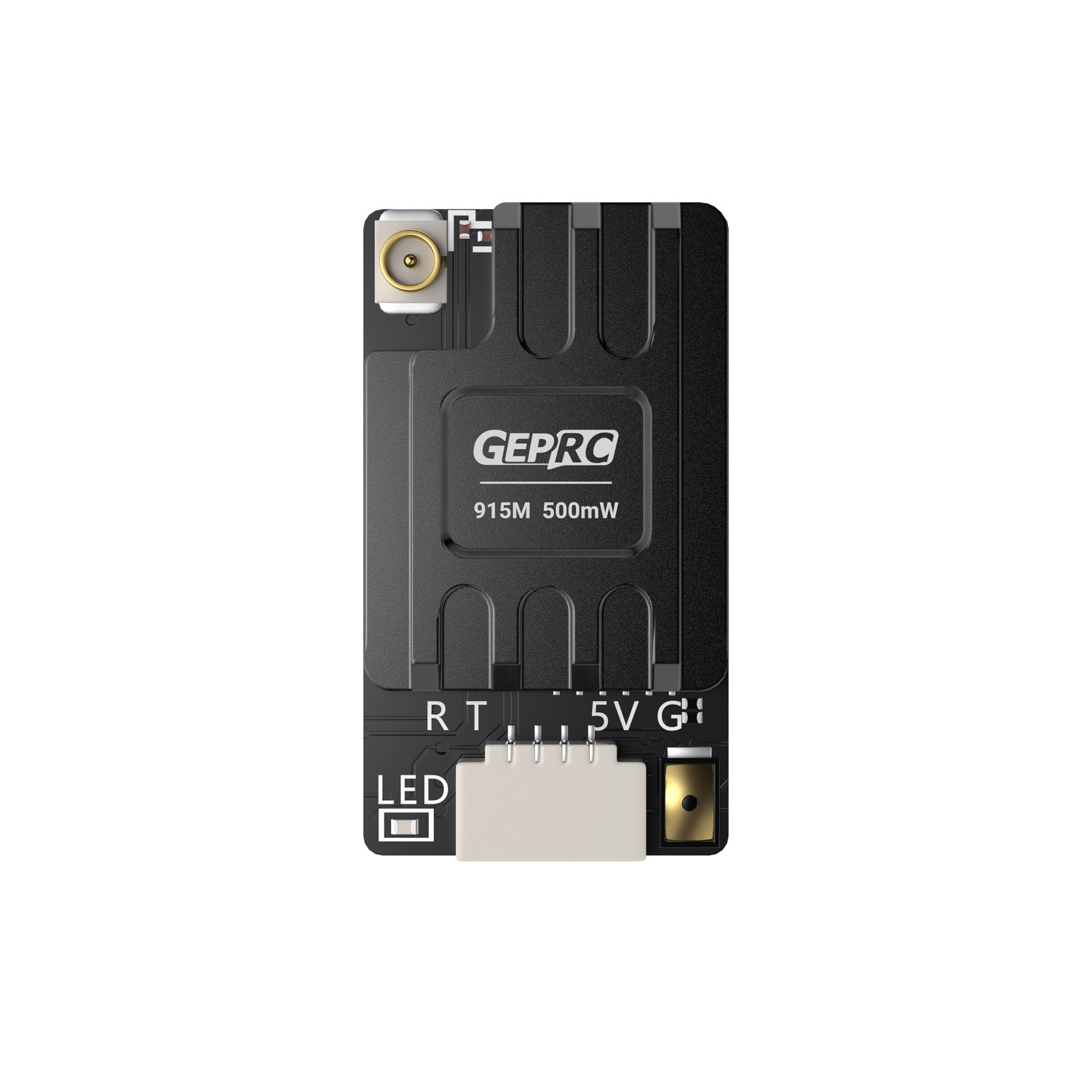

GEPRC ELRS Nano 915M PA500 Receiver#nbsp;— это профессиональный наноприемник для FPV-дальнолетов (Long Range), работающий в диапазоне 915 МГц на базе передового открытого протокола#nbsp;ExpressLRS. Главная особенность модели — встроенный усилитель мощности#nbsp;PA (Power Amplifier)#nbsp;с выходной мощностью телеметрии до#nbsp;500 мВт, что обеспечивает уверенную двустороннюю связь на экстремальных дистанциях, недоступных обычным приемникам.
Приемник заключен в компактный#nbsp;металлический CNC-корпус#nbsp;из алюминиевого сплава, который эффективно отводит тепло при работе на высокой мощности#nbsp;. Устройство построено на базе микроконтроллера ESP8285 и RF-чипа SX1276, оснащено термокомпенсированным кварцевым генератором (TCXO) для стабильной работы при любых температурах#nbsp;. По данным независимых тестов, приемник обеспечивает стабильную связь на расстоянии до#nbsp;3.2 км#nbsp;в безлопастных условиях.
Преимущества
✅#nbsp;Мощность телеметрии 500 мВт#nbsp;— встроенный усилитель PA500 обеспечивает рекордную мощность обратного канала, гарантируя надежную двустороннюю связь на предельных дистанциях, где обычные приемники теряют сигнал#nbsp;.
✅#nbsp;Экстремальная дальность на 915 МГц#nbsp;— использование частоты 915 МГц (FCC) / 868 МГц (EU) обеспечивает лучшую проникающую способность и дальность по сравнению с 2.4 ГГц, что критически важно для полетов в условиях плотной застройки, лесистой местности или за препятствиями#nbsp;. Реальные испытания показывают уверенную работу до 3.2 км#nbsp;.
✅#nbsp;Стабильность частоты TCXO#nbsp;— термокомпенсированный кварцевый генератор исключает дрейф частоты при перепадах температур, обеспечивая стабильное соединение в любых погодных условиях#nbsp;.
✅#nbsp;Металлический CNC-корпус#nbsp;— алюминиевый сплав не только защищает электронику, но и эффективно отводит тепло при работе на максимальной мощности, предотвращая перегрев#nbsp;.
✅#nbsp;Компактный размер и удобство монтажа#nbsp;— габариты 13×23×5.5 мм и вес всего#nbsp;1.9 г#nbsp;позволяют легко интегрировать приемник в дроны любого класса, включая компактные long-range сборки. Удобный разъем SH1.0 упрощает установку и обслуживание#nbsp;.
✅#nbsp;Удобство обслуживания#nbsp;— возможность обновления прошивки#nbsp;по Wi-Fi#nbsp;без необходимости подключения по проводам и использования дополнительных программаторов#nbsp;.
✅#nbsp;Частота обновления до 200 Гц#nbsp;— поддержка режимов до 200 Гц обеспечивает низкую задержку и отзывчивость управления, достаточную для большинства фристайл- и long-range сетапов#nbsp;.
Комплектация
- 1 x Приемник ELRS Nano 915M PA500#nbsp;
- 1 x T-антенна#nbsp;
- 1 x Термоусадочная трубка#nbsp;
- 1 x 4-контактный силиконовый кабель#nbsp;
- 1 x Руководство пользователя#nbsp;
Инструкция по настройке и привязке
Подключение к полетному контроллеру:
Приемник подключается к любому свободному UART-порту полетного контроллера. В конфигураторе#nbsp;Betaflight#nbsp;необходимо:
Привязка (Binding):
Приемник поддерживает все современные версии протокола ExpressLRS. Для входа в режим привязки необходимо трижды подключить и отключить питание приемника с интервалом около 1 секунды. Затем активируйте режим привязки на передатчике. Успешное соединение подтверждается постоянным свечением индикатора.
Важные примечания
- Назначение:#nbsp;Приемник специально разработан для Long Range полетов и оптимально работает с T-антенной, входящей в комплект#nbsp;.
- Совместимость:#nbsp;Для использования требуется передатчик с поддержкой ExpressLRS в диапазоне 915 МГц. Не рекомендуется смешивать с оборудованием 2.4 ГГц из-за возможных конфликтов протоколов#nbsp;.
- Охлаждение:#nbsp;Металлический корпус эффективно отводит тепло, но при длительной работе на максимальной мощности (500 мВт) рекомендуется обеспечить базовый обдув.
