Описание

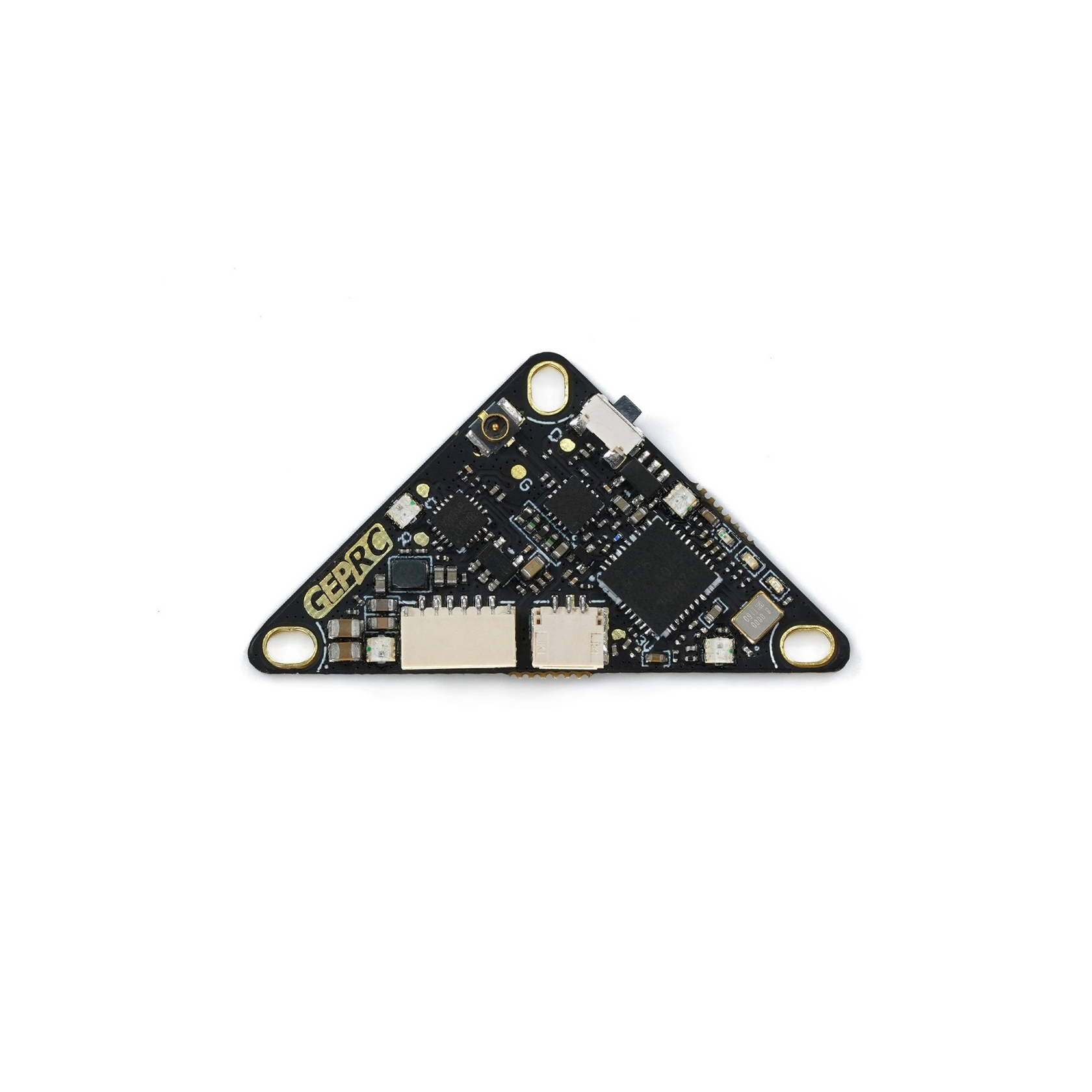

GEPRC RAD Tiny 5.8G 400mW VTX#nbsp;— это ультракомпактный и невероятно легкий видеопередатчик (VTX), специально разработанный для FPV-дронов классов Tiny Whoop, Toothpick и других миниатюрных моделей, где важен каждый грамм. Устройство обеспечивает стабильную передачу видеосигнала с максимальной мощностью до#nbsp;400 мВт, сохраняя при этом рекордно малый вес всего#nbsp;1,1 грамма, что делает его идеальным выбором для индор-рейсинга и легких фристайл-сетапов#nbsp;.
Благодаря протоколу управления#nbsp;IRC Tramp, вы можете легко настраивать частоту и мощность непосредственно через OSD полетного контроллера#nbsp;. VTX также оснащен физической кнопкой и тремя светодиодными индикаторами для быстрого ручного переключения параметров.
Преимущества

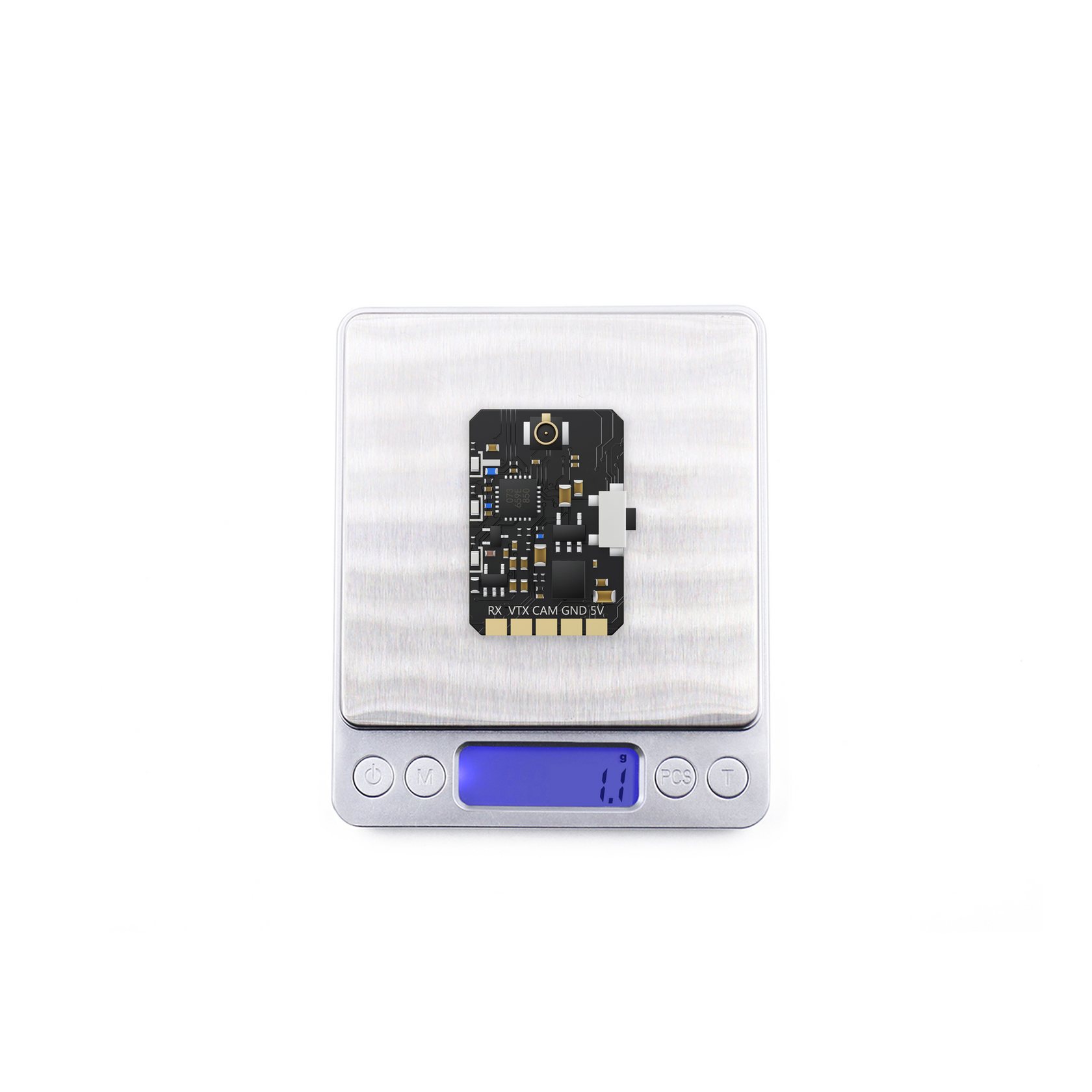

✅#nbsp;Рекордно малый вес и размеры#nbsp;— всего#nbsp;1,1 г#nbsp;(без антенны) и габариты 14×18,5 мм позволяют устанавливать VTX в самые миниатюрные дроны, не влияя на их летные характеристики и центровку.
✅#nbsp;400 мВт мощности в компактном корпусе#nbsp;— четыре режима работы: PIT / 25 мВт / 200 мВт /#nbsp;400 мВт#nbsp;позволяют выбрать оптимальный баланс между дальностью и энергопотреблением для полетов на короткие и средние дистанции#nbsp;.
✅#nbsp;Защита от перегрева#nbsp;— встроенная система температурного контроля автоматически снижает мощность при критическом перегреве, защищая устройство от выхода из строя и продлевая срок его службы.
✅#nbsp;Управление через IRC Tramp и кнопку#nbsp;— удобная настройка частоты и мощности прямо через OSD, а также возможность ручного переключения с помощью физической кнопки и светодиодной индикации на корпусе#nbsp;.
✅#nbsp;Простое питание 5V#nbsp;— входное напряжение DC 5V позволяет удобно подключать VTX напрямую к полетному контроллеру#nbsp;.
✅#nbsp;Полный частотный охват#nbsp;— 48 каналов с поддержкой всех популярных диапазонов (A, B, E, F, R, L) обеспечивают совместимость с любыми приемниками и очками.
✅#nbsp;Полная комплектация#nbsp;— в набор входят антенна и два силиконовых кабеля для удобного подключения камеры и полетного контроллера.
Комплектация
- 1 x GEPRC RAD Tiny 5.8G 400mW VTX#nbsp;
- 1 x Черная медная трубчатая антенна (1.13)#nbsp;
- 1 x Силиконовый кабель SH1.0-5P#nbsp;
- 1 x Силиконовый кабель SH1.0-3P#nbsp;
- 1 x Инструкция пользователя#nbsp;
Инструкция по настройке с помощью кнопки
VTX оснащен одной многофункциональной кнопкой и тремя светодиодами (зеленый, синий, красный) для ручного переключения#nbsp;:
- Выбор режима настройки:#nbsp;Нажмите и удерживайте кнопку 2 секунды для входа в режим выбора параметра. Короткими нажатиями переключайтесь между настройкой частоты (зеленый), группы каналов (синий) и мощности (красный).
- Настройка частоты (Frequency):#nbsp;Удерживайте кнопку 2 секунды до мигания синего светодиода. Короткими нажатиями выбирайте частотный канал от CH1 до CH8. Количество миганий индикатора соответствует номеру канала.
- Настройка диапазона (Band):#nbsp;После выбора частоты в течение 5 секунд снова удерживайте кнопку 2 секунды до мигания зеленого светодиода. Короткими нажатиями выбирайте диапазон: A (1 мигание), B (2), E (3), F (4), R (5), L (6).
- Настройка мощности (Power):#nbsp;После выбора диапазона в течение 5 секунд снова удерживайте кнопку 2 секунды до мигания красного светодиода. Короткими нажатиями выбирайте мощность: 25мВт (1 мигание), 200мВт (2), 400мВт (3), PIT Mode.
Важные примечания по эксплуатации
⚠️#nbsp;Обязательно подключайте антенну перед подачей питания!#nbsp;Включение без нагрузки (без антенны) может мгновенно вывести передатчик из строя.
⚠️#nbsp;Обеспечьте хороший обдув.#nbsp;При установке обязательно оставляйте пространство для конвекции воздуха вокруг модуля. При недостаточном охлаждении сработает термозащита, и мощность автоматически снизится, чтобы предотвратить повреждение.
⚠️#nbsp;Выход 5V предназначен строго для питания камеры.#nbsp;Убедитесь в правильности полярности подключения, чтобы избежать выхода компонентов из строя.
